型錄說明

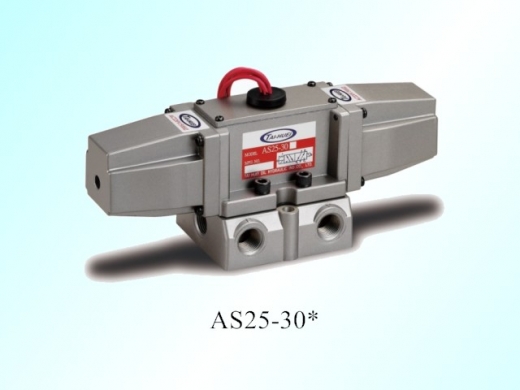

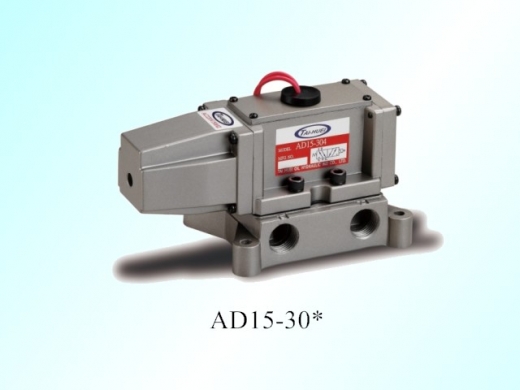

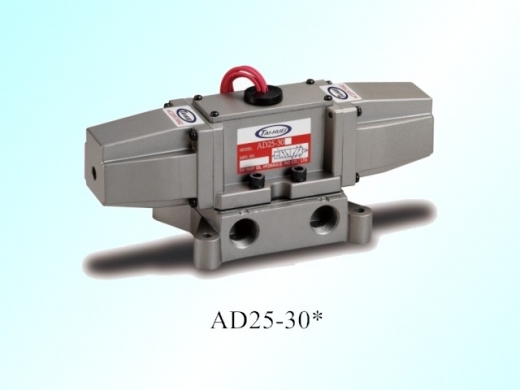

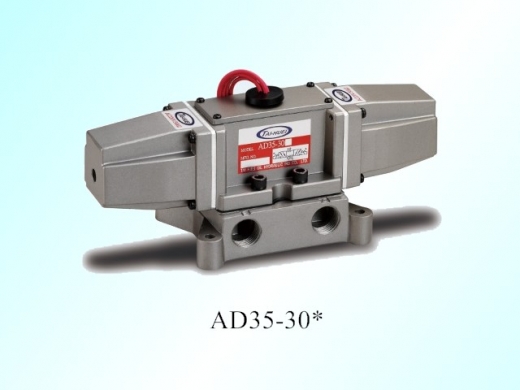

直動式空壓電磁閥	AD*5 AS*5	AD15/AS15	AD25/AS25	AD35/AS35
	位置數	單動兩位置	雙頭兩位置	雙頭三位置
	口徑	1/4"	3/8"	1/2"
	提供電壓	AC110/50 AC110/60 AC220/50 AC220/60 暫無提供DC電壓

電磁線圈特性

使用電壓	啟動電流	保持電流	電壓容許範圍
AC110V50Hz/60Hz	0.65/0.6(A)	0.34A	±10%
AC220V50Hz/60Hz	0.35/0.3(A)	0.16A	±10%

產品特性表

口徑	302/PT 1/4	303/PT 3/8	304/PT 1/2
有效斷面積	31mm²	40mm²	42mm²
使用壓力	0~10kg/cm²
使用溫度	5~60°C
應答速度	0.03秒以下
動作頻率	360次/分

型號	AD15	AS15	AD25	AS25	AD35	AS35
位置數	單頭兩位置		雙頭兩位置		雙頭三位置
重量	1.4	1.3	1.8	1.7	1.8	1.7
符號

產品特性

1. 採用特殊設計，使得啟動及保留電流極小。
2. 電磁式直接啟動，應答速度快，通過流量大。
3. 直接啟動切換無須引導壓力。
4. 整體均使用高級鋁合金材質，外型美觀，重量輕。
5. 閥體與底座採可分離式設計，故配管及安裝極為容易，與他牌互換性高。
6. 獨特加工技術，軸心運作順暢不易卡心。

注意事項：

1. 電磁線圈只提供AC110V、AC220V。
2. 電磁線圈導線長度為200mm。
3. 裝配時須保持水平安裝為佳。
4. 請使用空壓三點組合濾水及工作溫度：5-50°C。
5. 潤滑油建議請使用ISO VG32為佳。(勿使用於其他產品，避免油封受損及動作不良，確保使用壽命增長)。
6. 為保護閥體正常使用，請選擇40um以下之過濾器使用。

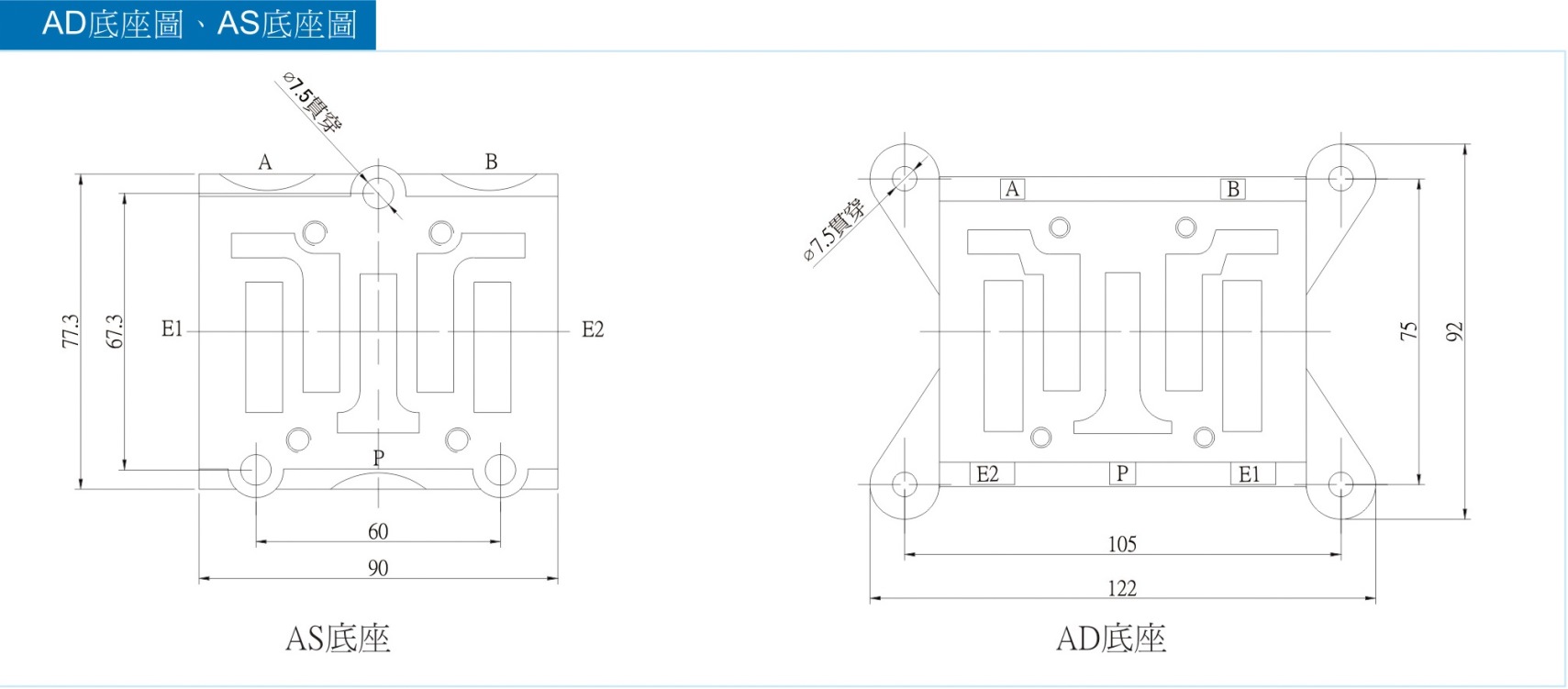

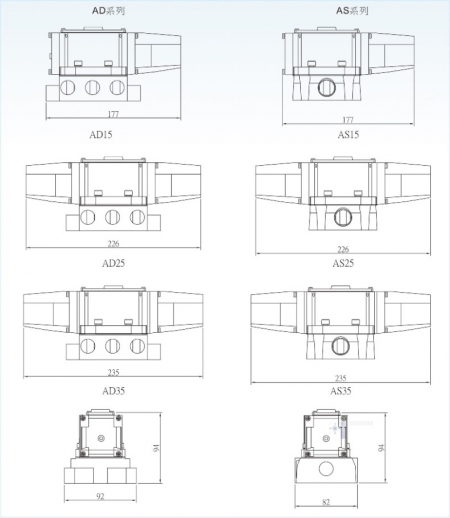

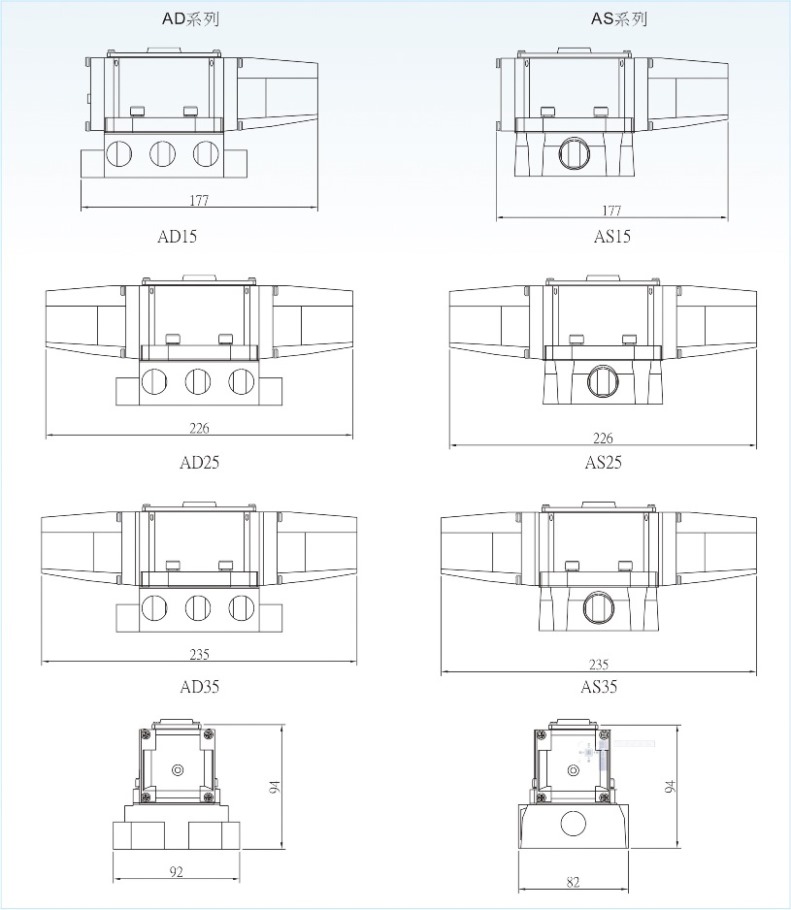

尺寸及分解圖
